以前、開催されていたAmazonさんのセールでFireHD10を購入しました。キーボードセットもその当時は魅力的ではありましたが、これまでこういう端末でキーボードを購入
しても全く使ってないというようなことがよくあったので、そのときは、買うまいという意思を固めて購入をやめました。その選択肢は予想通りあたり、今はSNSをみたり、動画サービスをみるような端末として大活躍しています。ただ10インチもいる？といわれるとたぶん8インチを選択したほうがよかったのかもなあという気分です。10インチは手持ちするとかなりの大きさなんですよね。
最近は、古いモニタを捨てたこともあり、家での作業でデュアルモニタを使えない状態になっています。そこで、モバイル液晶っぽいモニターがほしいなあと感じていました。2k、13インチぐらいであれば値段もこなれてきているなあとは思ったのですが、折角ある10インチの液晶デバイスFireHD10があるので、これをなんとかできないかと思ってサブモニタ化してみることにしました。サブモニタなので、資料を表示して確認するような用途だったりとか音楽プレーヤなどのGUIを表示しておくなどの用途とします。バリバリとその上で作業をするというよりは一時的なデスクトップという程度でしょうか。
以前は、タブレット（iPadなど）の映像をFire Stickに表示するというエントリを書きましたが、今回は逆のことをやっていきます。
使用したアプリケーションはspacedeskになります。
続きを読むタイトルがクソ長い…
以前からWindows上でもRaspberryPi OSの動作ができるというQEMUの存在は知っていたのですが、もっと手軽に使えないかなと思っていました。そんな中、最近ネットを検索しているとWSL2環境で構築したQEMU上でもRaspberryPi OSが動作し、X Window Systemも起動できるということを知りました。
QEMUとは、コンピュータの挙動をソフトウェア的に再現するエミュレータ型の仮想化ソフトの一つ。コンピュータ内で別のコンピュータを起動し、ソフトウェアを実行することができる。（IT用語辞典より引用）
とのこと、アーキテクチャ違いのものでも動くのは気になります。
そこで今回は、以下2つの情報をもとに挑戦してみようと思います。参考情報元の方々ありがとうございます。
【参考】
まずは必要となるファイルをダウンロードします。ファイルの保存場所をC:\RaspberryPi3にしようと思いますので、まだ作成していない場合には作成します。Cドライブの直下にしているのはパス名が長くならないようにする工夫です。
RaspberryPi OSのイメージは以下のサイトなどからダウンロードします。
お気づきかもしれませんが、今回使用しているOSイメージは少し古めです。自分も試してみたのですが、最新のイメージであるraspios_armhf-2021-05-28で動作させようとするとエラーが発生するようです。（参考情報でも似たような現象があるとの話でした）そのため、今回はraspios_armhf-2020-08-24を使用しています。
また、起動に際してはOSイメージ以外にもカーネルとデバイスツリーのファイル（Device Treeが記述されたバイナリ(dtb: Device Tree Blob）も必要になります。RaspberryPiへインストールするSDカードイメージからこれらを取り出すことも可能なのですが、以下のGitHubのリポジトリを使うことで、かなり容易に準備することができます。
以下のリポジトリからZipファイルをダウンロードします。
リポジトリにアクセスして、以下の操作を行ってZipファイルをダウンロードします。
ダウンロードしたZipファイルの中にある

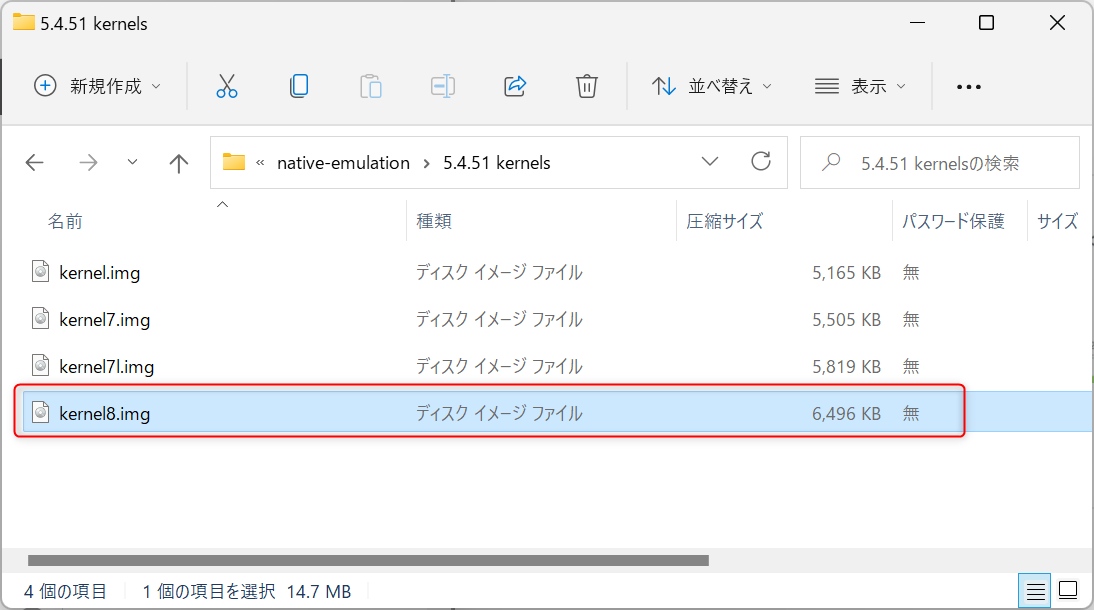

qemu-rpi-kernel-master.zip\qemu-rpi-kernel-master\native-emulation\5.4.51 kernelsにある、kernel8.imgをC:\RaspberryPi3にコピーします。

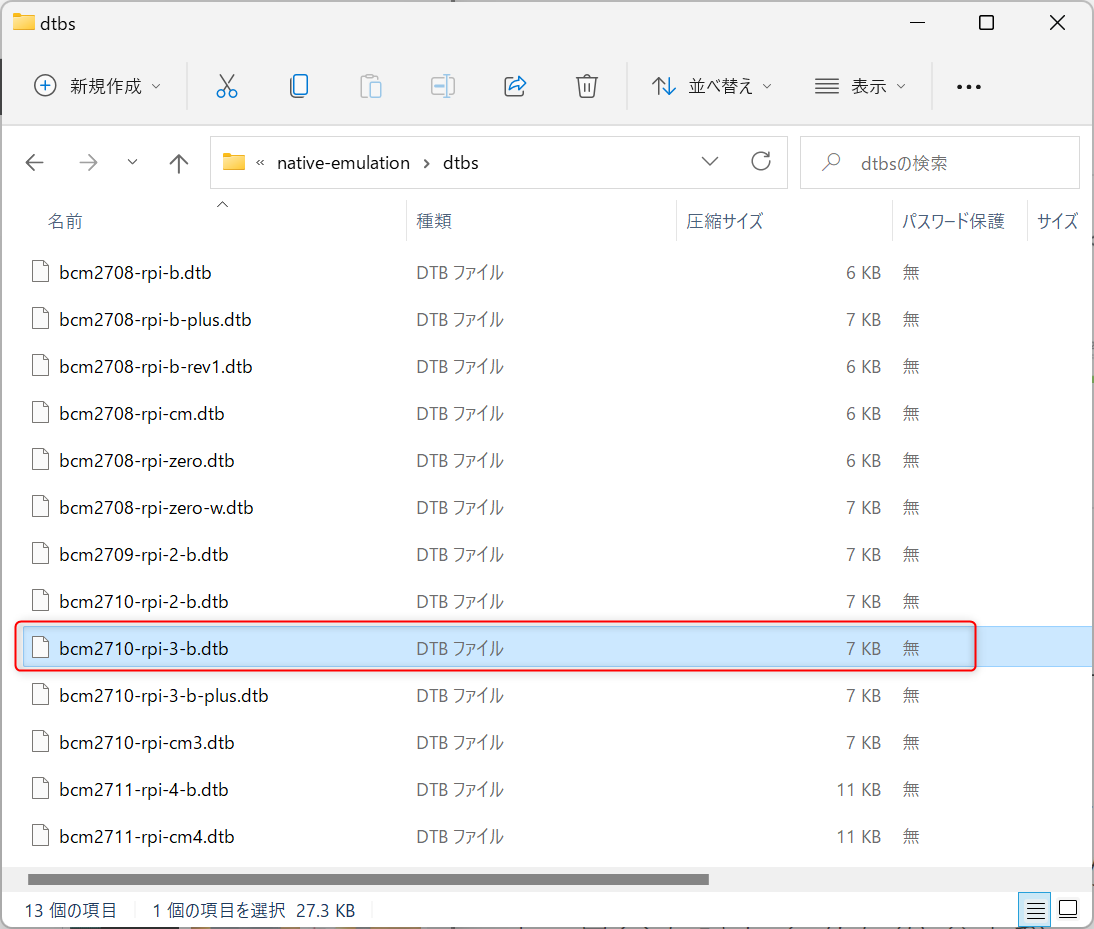

加えてqemu-rpi-kernel-master.zip\qemu-rpi-kernel-master\native-emulation\dtbsにある、bcm2710-rpi-3-b.dtbをC:\RaspberryPi3にコピーします。
これで、必要なファイルの準備は完了です。
続いての準備はWSL2上のUbuntu環境にQEMUをインストールしていきます。
WSL2の設定などに関しては過去のエントリを確認して設定を行ってください。（Dockerのことも記載していますが、今回は不要です）
設定できたらUbuntuのターミナルに接続し、QEMUのインストールしていきます。
Ubuntu 20.04 LTSでQEMEをインストールするときにsudo apt install -y qemu-systemと行うと、QEMU 4.2系がインストールされます。
インストールされるバージョンを確認するには以下のコマンドを実行すればOKです。
$ apt list -a | grep qemu-system
今回はネットワーク機能も使用するため、USBコントローラをサポートしたQEMU 5.1以降のバージョンが必要になります。
そこでUbuntuのサーバーバックポートのPPA（Personal Package Archive）から、QEMU 5.2をインストールしていきます。
【参考】
WSL2(WSLg)上にRaspberry Pi OS(RaspbianBuster)をQEMUエミュレーターで動かす(Raspi3マシン) - Qiita
PPA（Personal Package Archive）を使用して、QEMU 5.2をインストールするPPAを使用するにはaptコマンド側にインストールパッケージの含まれたリポジトリを追加する必要があります。以下のコマンドを実行することでリポジトリの追加、更新が行われます。最後のコマンドで実際にインストール可能なバージョンに5.2系が含まれるかを確認しています。
$ sudo add-apt-repository ppa:canonical-server/server-backports $ sudo apt update $ apt list -a | grep qemu-system
無事にQEMUの5.2系がインストールパッケージに含まれる様になったら、先程述べたインストールコマンドを実行していきます。
$ sudo apt install -y qemu-system
完了したら、念の為バージョンを確認しておきましょう。
$ qemu-system-aarch64 --version
これで準備は完了です。
QEMUの起動スクリプトは以下のようになります。このスクリプトでX Window System環境（以下GUI環境）を起動できます。このスクリプトはCドライブの直下にRaspberryPi3というフォルダを作成し、その中にあるカーネルイメージ、デバイステーブル、OSイメージを配置して、使用するようにしています。WSL2ではWindows上のファイルも/mnt/c/というパスでマウントされているため、WSL環境下のOSのボリューム容量が小さい状態であってもマウントしてあるWindows側のパスを使うことができるというメリットがあります。
今回は以下で設定してあります。これらのファイルはC:\RaspberryPi3というフォルダに保存済です。
kernel8.imgbcm2710-rpi-3-b.dtb2020-08-20-raspios-buster-arm64.imgrun.sh
#!/bin/sh cd `dirname $0` qemu-system-aarch64 \ -m 1024 \ -M raspi3 \ -kernel /mnt/c/RaspberryPi3/kernel8.img \ -dtb /mnt/c/RaspberryPi3/bcm2710-rpi-3-b.dtb \ -drive format=raw,file=/mnt/c/RaspberryPi3/2020-08-20-raspios-buster-arm64.img \ -append "console=ttyAMA0 root=/dev/mmcblk0p2 rw rootwait rootfstype=ext4 dwc_otg.fiq_fsm_enable=0 bcm2708_fb.fbwidth=1920 bcm2708_fb.fbheight=1080" \ -serial stdio \ -no-reboot \ -device usb-kbd \ -device usb-tablet \ -device usb-net,netdev=net0 \ -netdev user,id=net0,hostfwd=tcp::2222-:22
作成した実行スクリプトは実行権限を与えます。
その後、実行を行うとQEMU上でRaspberryPi OSが起動し以下のように表示されます。私のPCは第6世代のCore-i7ですがXの環境が表示されるまでに8分ほどかかりました。
ログインプロンプトが表示されるまでは4分程度となっています。起動後すぐにGUI側の表示にRaspberryPiのロゴが出てくれるので動作していることはわかりやすいと思います。
起動直後

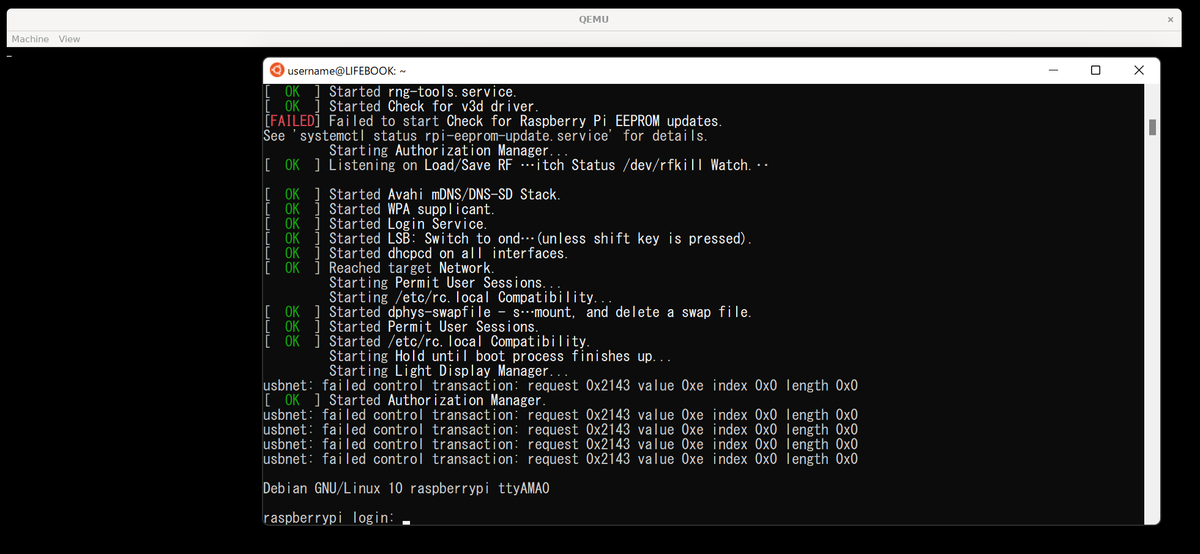

ログインプロンプトが表示

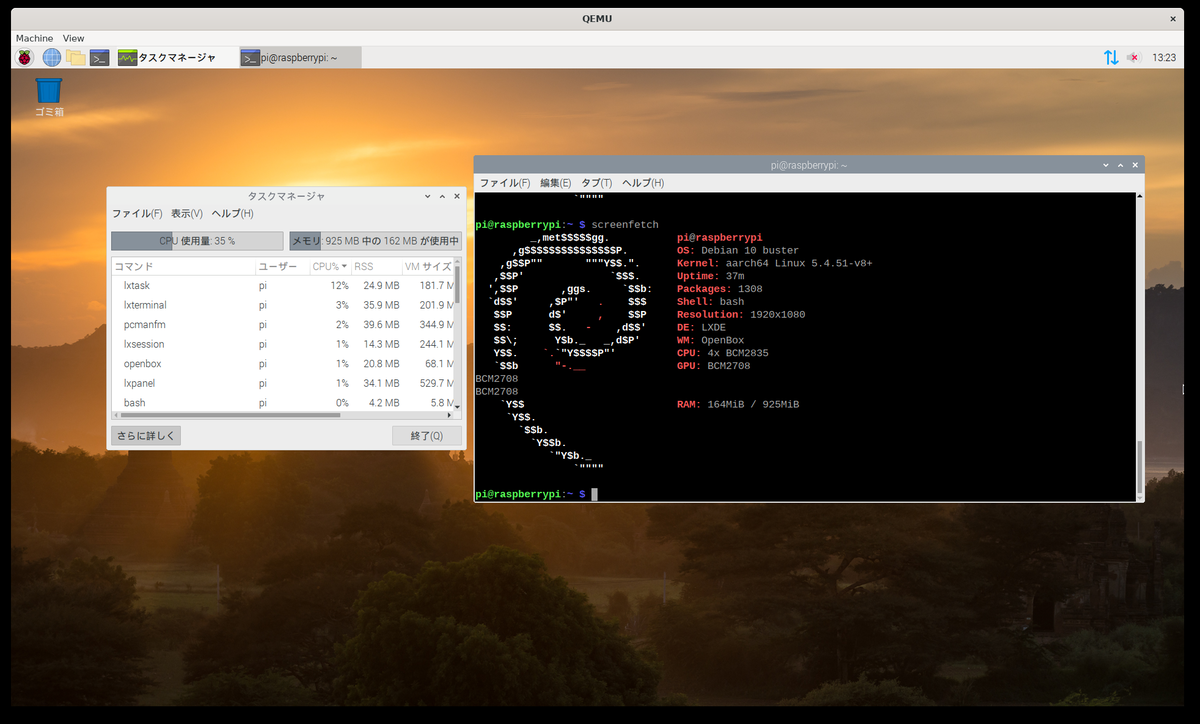

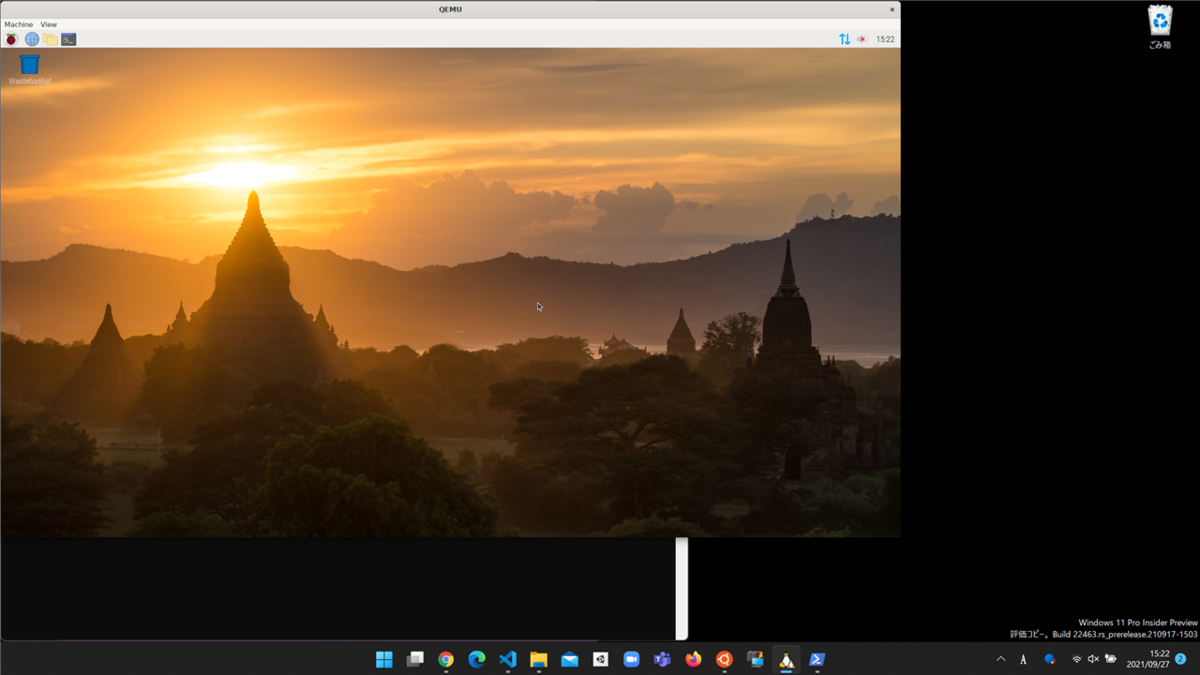

起動完了（Windows画面上に表示されています）

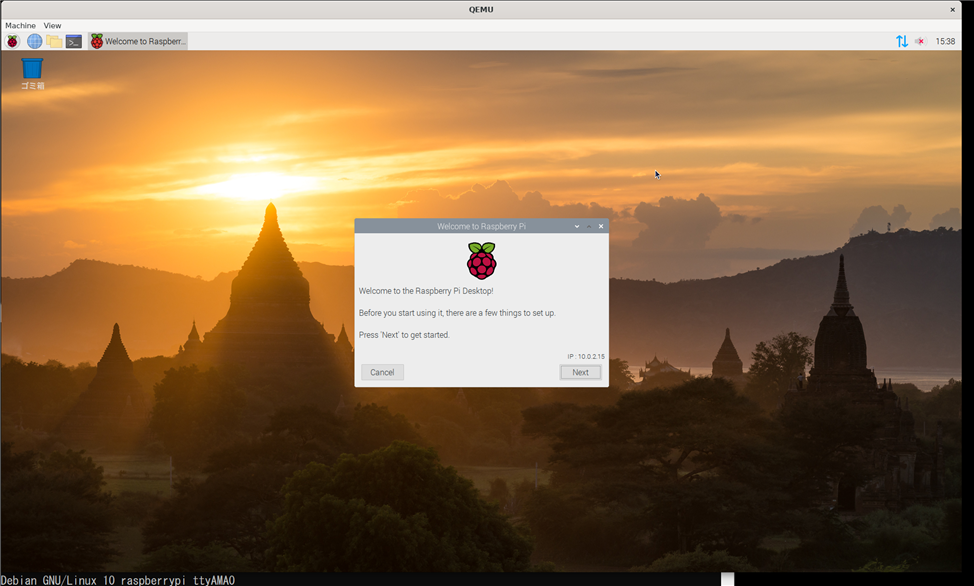

初回起動時のダイアログも表示されます

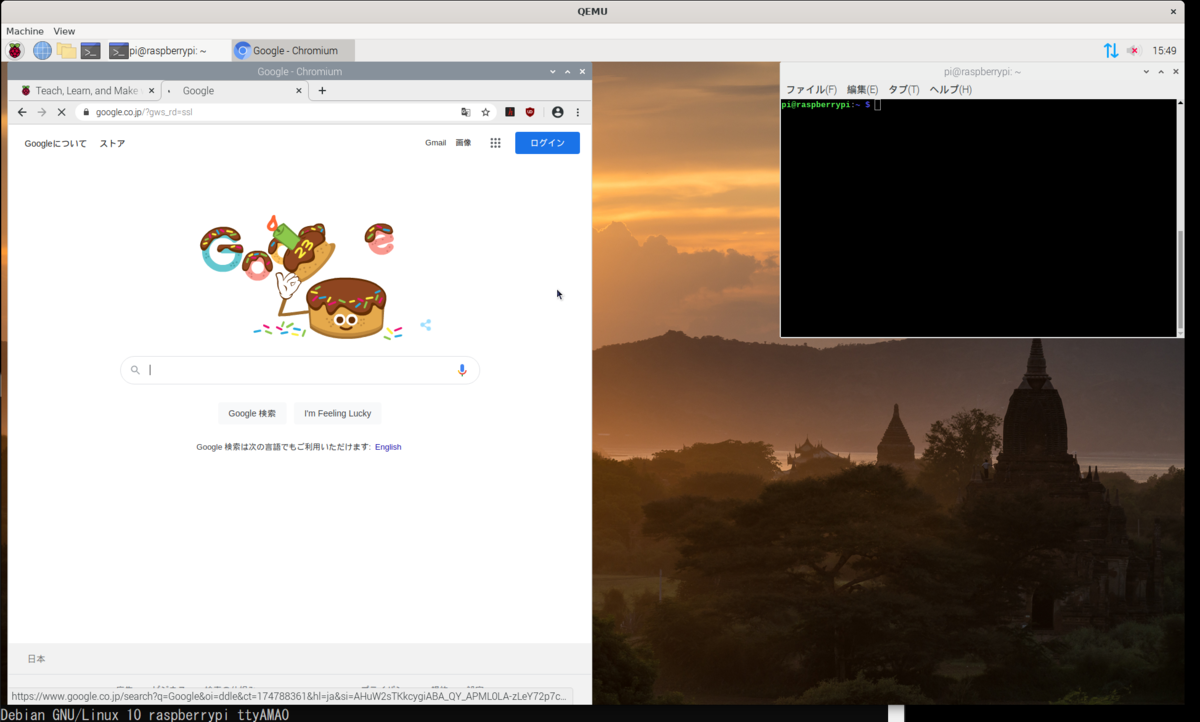

chromiumを起動してみました
aptで新しいパッケージを入れてみました

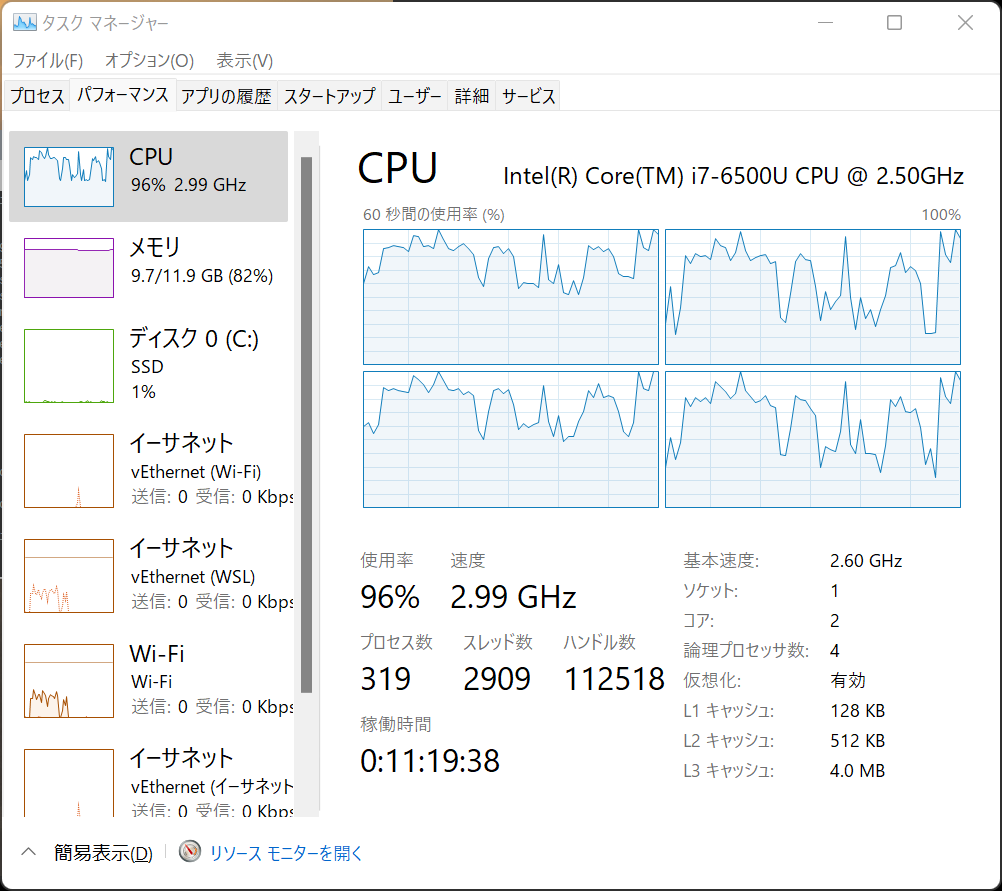

CPUの負荷はかなりあるようです

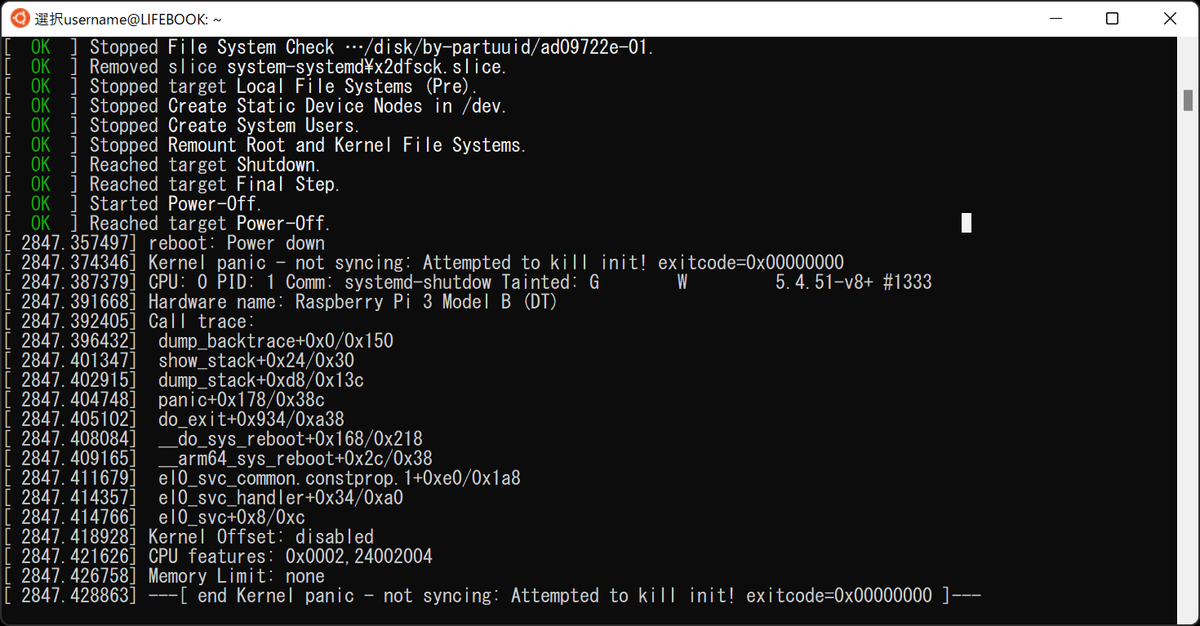

ちなみにshutdownするとKernel panicが発生しますｗ
GUI環境は負荷が大きいので実用的とは言い難い状況です。そこでCLI環境でも試してみました。
起動スクリプトは以下のようになります。-nographicオプションをつけているところがポイントになります。
runCLI.sh
#!/bin/sh cd `dirname $0` qemu-system-aarch64 \ -m 1024 \ -M raspi3 \ -kernel /mnt/c/RaspberryPi3/kernel8.img \ -dtb /mnt/c/RaspberryPi3/bcm2710-rpi-3-b.dtb \ -drive format=raw,file=/mnt/c/RaspberryPi3/2020-08-20-raspios-buster-arm64.img \ -append "console=ttyAMA0 root=/dev/mmcblk0p2 rw rootwait rootfstype=ext4 dwc_otg.fiq_fsm_enable=0 bcm2708_fb.fbwidth=1920 bcm2708_fb.fbheight=1080" \ -nographic \ -device usb-net,netdev=net0 \ -netdev user,id=net0,hostfwd=tcp::2222-:22

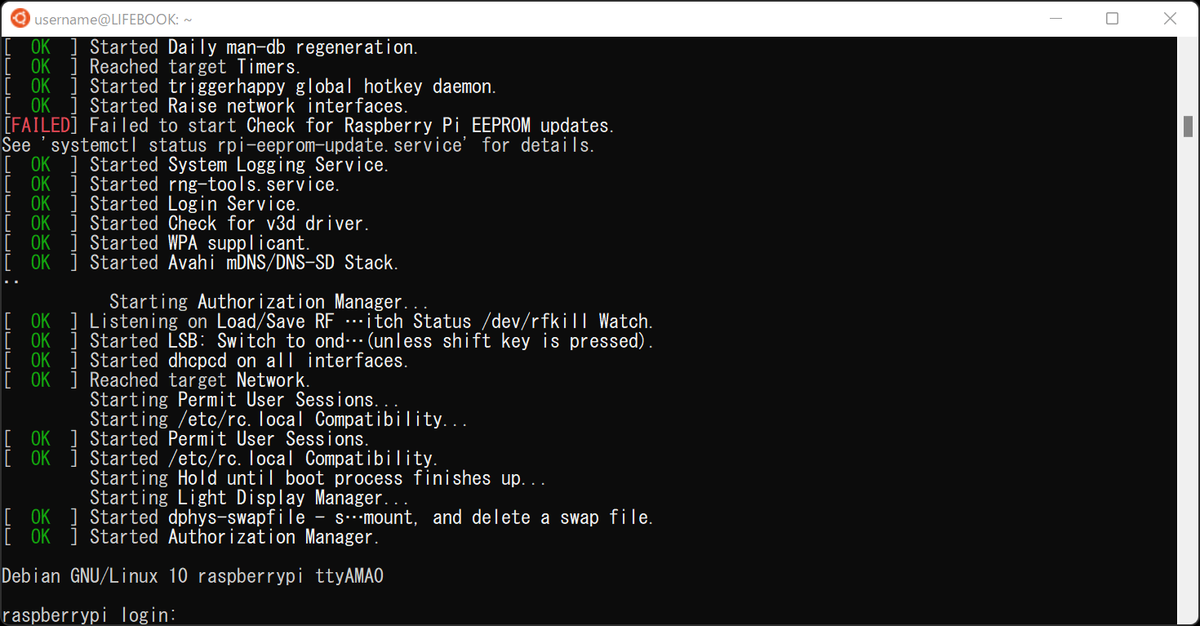

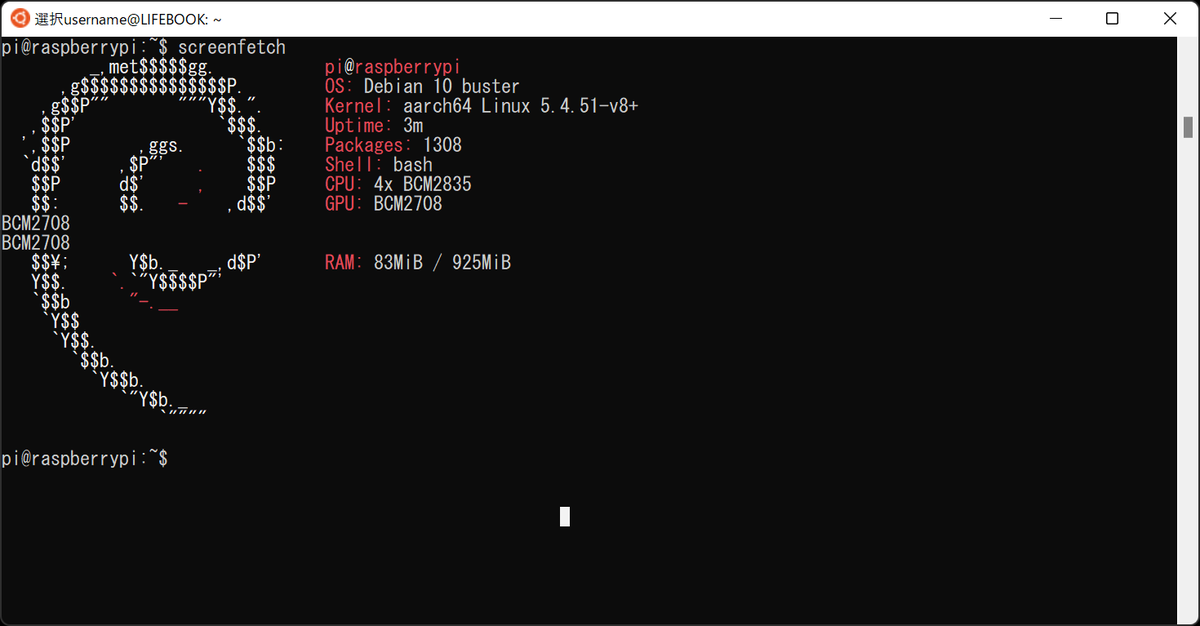

X環境ほどの負荷はありませんが、起動には2分ほどかかりますね。
今回はQEMUを使ってWindows上でもRaspberryPi OSの起動を試してみました。実際に使うのであればQEMUのWindows版をインストールした方が負荷が少ないので現実的でしょう。
一度やってみたかったんですよね…っていうネタでした。
技術の仕事をしているわけでもないため、普段全くcron処理などをしない人生なのですが、とあるキッカケがありsyslog、cronを使うことになりました。基本的にはcronのログ設定なんてデフォルトでされてんだろうと思っていたのですが、違うみたいですね。cronの実験をしているのに全くログファイルが書き込まれず、悩んでいました。いままでの知識はなんだったのか…。
ということで、cron処理を行ったときのログファイルへの書き込み設定をまとめてみます。今後、使うことがあるのかわかりませんが。
最近ではcronではなくsystemdを使った方がいいようなことも目にするんですが実際のところはどうなんでしょうか。実務やっている方に聞いてみたいです。
【参考】
続きを読む以前、Raspberry PiにZoomをインストールしてみたという内容のエントリを書いていました。
負荷は結構あるもののそこそこの動作をしてくれるみたいなのですが、x86エミュレータなどを使用しているような状況での動作なので、 一応使用はできるなというレベルなのかなと。
実は会社ではMicrosoft Teamsを使用しています。基本的には私用では使うことはほぼないのですが、たまにALGYAN(あるじゃん)
のイベントで使うことがあるくらいでしょうか。
Zoomとの比較ということも兼ねて、Microsoft Teamsもインストールをしてみようと思います。
Microsoft TeamsをインストールするMicrosoft Teamsのインストールに関してはZoomに比べると比較的容易です。ただし、aptコマンドでのインストールではなくsnapによるインストールになるのが少し違います。
snap（Snappy）はWikipediaによると以下のようなパッケージマネージャのようです。
Snappyとはカノニカルが設計・開発したソフトウェアデプロイメントシステムかつパッケージ管理システムであり、元々はUbuntu Phoneオペレーティングシステム用に設計・開発された。Snappyのパッケージは 'Snap' と呼ばれ、Snapを使うツールは 'Snapd' と呼ばれる。Snapは様々なLinuxディストリビューションで動作するので、ディストリビューションの上流のソフトウェアデプロイメントに依存しない。Snappyのシステムは携帯電話、クラウド、IoTやデスクトップパソコン向けに設計されている。
aptに登録されていないプロプライエタリソフトウェアなソフトウエアがインストールできるのかな？という感じでしょうか。
以下のコマンドを実行していきます。snapdをaptコマンドでインストールしたあと再起動していますが、snapdの起動をsystemctlなどで実行できれば、不要かもしれません。snapdのインストールが終わったら、Microsoft TeamsのLinux版であるteams-for-linuxをインストールします。これで作業は終了です。
$ sudo apt update $ sudo apt install snapd $ sudo reboot $ sudo snap install teams-for-linux
インストールが完了しても、Zoomなどのインストールとは異なりGUIメニューには登録されないので、必要があれば手作業で操作する必要があります。
インストールが完了したら、実行してみます。コマンドラインからteams-for-linuxと実行すれば起動します。起動後に大量のエラーログが出力されますが、動作しますので無視して進めていきます。
Microsoft Teamsを実行する
$ teams-for-linux
大量のエラーメッセージ
起動すると少し時間が必要ではありますが、Microsoftのサインダイアログが表示されるので、サインインします。（ユーザID／パスワード）
ログインが終わってTeamsの組織選択が画面が表示されます。ここからは一般的な使い方になります。個人利用であればPersonalを選択することになります。会社用の組織も選択肢にでていたので、うまく動作しているようでした。
組織選択が終わるとよく見かける画面になっています。
かなり負荷のかかる作業を行っているようで、ボタンなどのクリック後もかなりもたつく印象ですが最低限の使用はできるようです。
Microsoft Teamsを追加基本的な流れとしてはここまでで終了していますが、さすがにここまでだと使い勝手があまり良くないのでGUIのメニュー上にもMicrosoft Teamsを追加したいと思います。
まずは、メニューの【ラズベリーパイのアイコン】→【Preferences】→【Main Menu Editor】を選択します。
すると、【Main Menu Editor】ダイアログが開きます。ここからメニューへ追加を行います。
追加するカテゴリ（今回はInternet）に追加します。左側のカテゴリの【Internet】を選択し、右側の【New Item】ボタンをクリックします。
開いたダイアログにデータを入力していきます。Commandのパラメータ部分には/snap/bin/teams_for_linuxを入力しましょう。
あとはMicrosoft Teamsのロゴを設定して、【OK】ボタンをクリックします。
無事にTeamsがメニューに追加されたので、【OK】ボタンをクリックします。
実際にメニューにも追加されています。
Zoom以外のテレカンアプリも問題なく使えるような状況になってきました。本気でRaspberry Piで使用するのかという話になると少し（？）がつきまといますが、使えると知っていれば色々な事ができる可能性も広がります。
ちなみにUbuntuなどでも同様の作業でインストールができるようなのでそちらを使うほうが現実的かもしれません。
